現場機械故障診斷成功案例 當前位置: 首頁 成功案例 現場機械故障診斷成功案例
洛陽陽光電廠1#A、2#B鍋爐給水泵 現場動平衡與故障診斷報告 作者:北京萬博振通 發布時間:2020-04-23 已訪問:691 次


       1、 測試時間、地點、人員

測試時間:2014年12月15日至18日;

測試地點:洛陽陽光電廠給水泵廠房;

測試人員:北京萬博振通檢測技術有限公司工程師陳梓君和大唐電力設備生產廠長王宏武以及廠方工程師陳工;



          2、 測試目的

本次測試的對象為臥式多級離心給水泵,大唐電力設備根據廠方要求對1#A 2#B給水泵進行了維修,其中1#A維修內容包括                                                              2#B維修內容包括                                                             維修后振動位移較大,希望通過振動測試找到振動大的原因,如果存在較大轉子不平衡,條件允許可以做現場動平衡來減小振動 ,似水泵振動評價級達到合格或者良好級別。


             3測試對象

   鍋爐給水泵

型號:135TSB11-J   軸功率:3126KW

流量:484 t/h        轉速:4725r/min

揚程:1770 m       效率82%

重量: 6650kg      出廠日期 2005年11月

軸承:滑動軸承 油潤滑 自由端懸臂支撐。

                生產廠: 鄭州電力機械廠

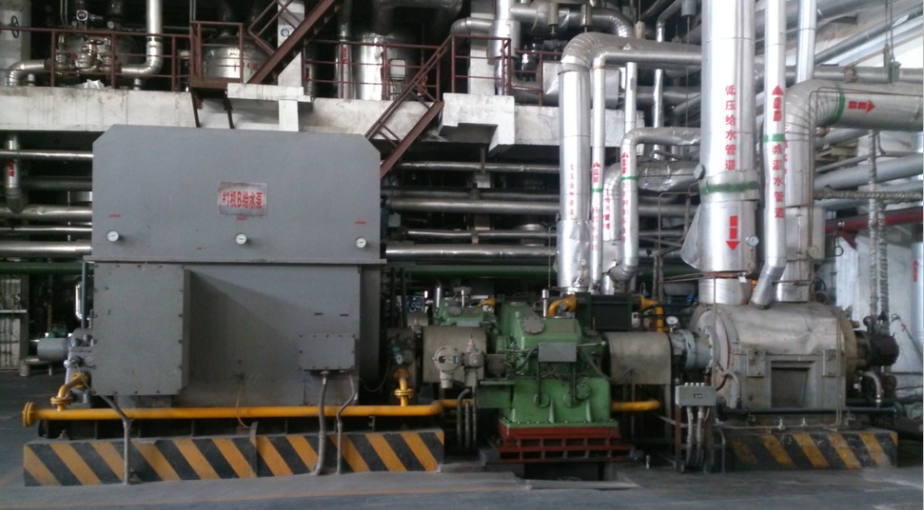

                             1 現場設備照片




4、 測試工具

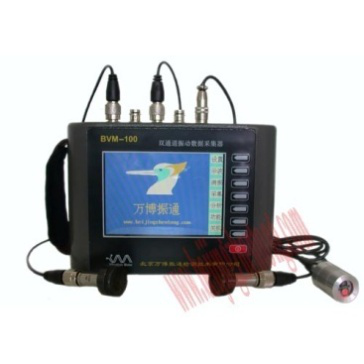

測試系統由BVM-100-2D(如圖2所示)測振儀、振動傳感器、轉速傳感器及相應附件組成





5、測試環境

測試對象處于停機狀態,對空調一根銅質管線進行靜態力學測試


6、測試結果及建議:

1#A給水泵,存在不平衡情況,已經進行處理,剩下的振動主要為通過頻率振動、 轉速頻率振動、 和油膜渦動造成的振動。但是總體振動能量已經達到泵的振動評價級別B級,可以長期運行。



2#B綜上分析,根據現場情況其他情況,我們把信息特征條件羅列如下

1水平振動大 垂直和軸向振動小(測振表所測);

2造成設備振動超標的主要振動頻率低于轉速頻率,隨轉速增加而增加;

3相位不穩定 (使用動平衡初始相位振動測試功能);

4該泵大修后換過軸等拿到一起考慮;

5自由端振動大

6恒定出現(81~82.5)赫茲振動;

7潤滑油潤滑的滑動軸承;

8 檢修時候軸與軸承是如何檢修的?滑動軸承潤滑油壓力和油溫都是怎樣?臨界轉速確切時多少,修過之后的臨界轉速是多少?

結論只能是滑動軸承油膜渦動,82.5Hz為某個部件的固有頻率  無論轉速如何變化總有它的振動存在。滑動軸承的油膜振動隨轉速增加而增加,低于轉速頻率,當油膜振動為82.5赫茲的半頻率以及靠近臨界轉速靠近時候振動突然增加。



建議更改潤滑油溫10度以上 ,或者更換潤滑油型號粘稠度,再次驗證三千轉時候振動大小是否發生巨大改變。或者重新安裝滑動軸承調整間隙。






                                                                                                           北京萬博振通檢測技術有限公司

                                                                                                                                                        2014年12月18日


報告下載:



洛陽陽光電廠振動分析報告.pdf
